一．正壓型防爆電氣控制柜適用范圍：

1.爆炸性氣體混合物危險場所：1區、2區；

2.爆炸性氣體混合物ⅡA、ⅡB；IIC;

3.溫度組別：T1—T4；

二．正壓型防爆電氣控制柜產品特點：

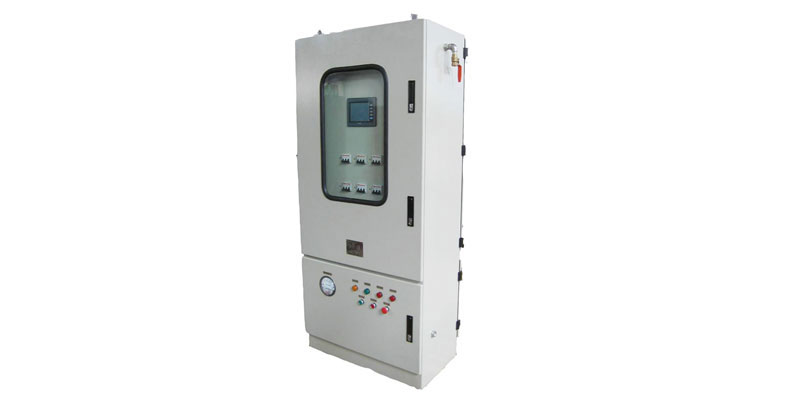

1.主副柜組合形式有左右、上下兩種，主柜為正壓密封腔，前后開門，正面設觀察窗，副柜主要安置正壓氣路控制系統。

2.具有開門前自動換氣，換氣延時，自動補氣，自動控制正壓范圍的運行功能。

3.操作使用簡單方便，換氣結束即進入“正壓運行”狀態。

4.具有正壓保護（上、下限）、聲光報警、正壓臨界下限自動斷電、開門斷電、緊急手動斷電等安全聯鎖保護功能。

5.電纜壓圈式引入裝置。

6.產品內部可安裝各種儀表、變頻器、軟啟動器、PLC可編程序控制器、計算機控制系統，可實現就地和遠程控制。

三．正壓型防爆電氣控制柜防爆原理

采用介質隔離點燃源防爆措施達到電器防爆的目的是正壓通風防爆柜的防爆原理。即：把用戶所有的電器元件裝在一個充滿正壓力潔凈介質的殼體內，使外部環境中易燃易爆的混合性氣體物質無法接觸到電器元件在正常工作時所產生的電火花或危險溫度，從而達到電器防爆的目的。

四．正壓型防爆電氣控制柜主要技術參數：

1.防爆標志：Exde ib mb pz IIC T4 Gc

其中正壓室外殼為pzIIT4，正壓控制系統為ibIICT4，本安電源IICT4，防爆電器柜安裝本安電源后為d(ib)IICT4，本安化后的壓力開關（HUBA604）為ibIICT4。

2.正壓控制本安板：開路電壓Vo：14VDC，短路電流Io：170mA。

3.電源：380V±10％、AC、50Hz

4.額定電流：30A。

5.運行正壓范圍：70～1600Pa。

6.耗氣量：5.5m3/h。

7.換氣量：4m3。

8.換氣時間：30min。

9.正壓控制輸出1常開1常閉觸點：220VAC5A。

10.功能指標

10.1正壓室門開啟時不能投入運行。

10.2正壓值低于正壓下限(70Pa)自動切斷電源，并有“P下限”信號燈亮。

10.3正壓值高于正壓上限(1600Pa)時，“P上限”信號燈亮，必要時值班人員可開啟備用排氣閥緊急排氣。

10.4正壓控制系統輸出1常開1常閉觸點，以備用戶用作當正壓值達到正壓上限或正壓下限時，接通音響信號(或作其它電氣聯鎖)。

10.5運行前對正壓室內原�？諝庾詣�(dòng)進行換氣(“換氣”信號燈亮)，換氣結束后自動進入工作狀態(“工作”信號燈亮)。

11.外殼防護等級：正壓室IP55、輔助室IP31。

12.氣源：經過濾、凈化的≥0.6MPa的安全、干燥、潔凈空氣。

五．正壓型防爆電氣控制柜防爆結構要點：

1、電氣自動控制裝置保證

2、通過換氣已將正壓室內原有空氣置換，爆炸性混合物濃度降至低于爆炸下限之后，控制柜才可能投入運行。

3、運行過程正壓值維持在70～1600Pa之間，當低于正壓下限（70Pa）時，自動切斷電源，并“P下限”信號燈亮;當高于正壓上限(1600Pa)時，“P上限”信號燈亮;若需音響報警信號，用戶可由報警輸出接點接線。

4、正壓室門打開時電源不能接通。

5、“正壓起動”、“正壓停止”按扭、“電源”、“換氣”、“工作”、“P下限”、“P上限”信號燈及壓力開關都采用本質安全型防爆結構。

6、正壓控制電器元件安裝在隔爆型電器箱內。

7、外殼結構和其密封條、墊、圈保證正壓室外殼防護等級不低于IP55。

8、限制外殼溫度不超過80℃。

9、用戶儀表、電器、正壓控制電器元件、風路元件、電纜引入裝置分別為安裝在正壓、電器室、輔助室。保證了安裝、使用、維修的安全與方便。

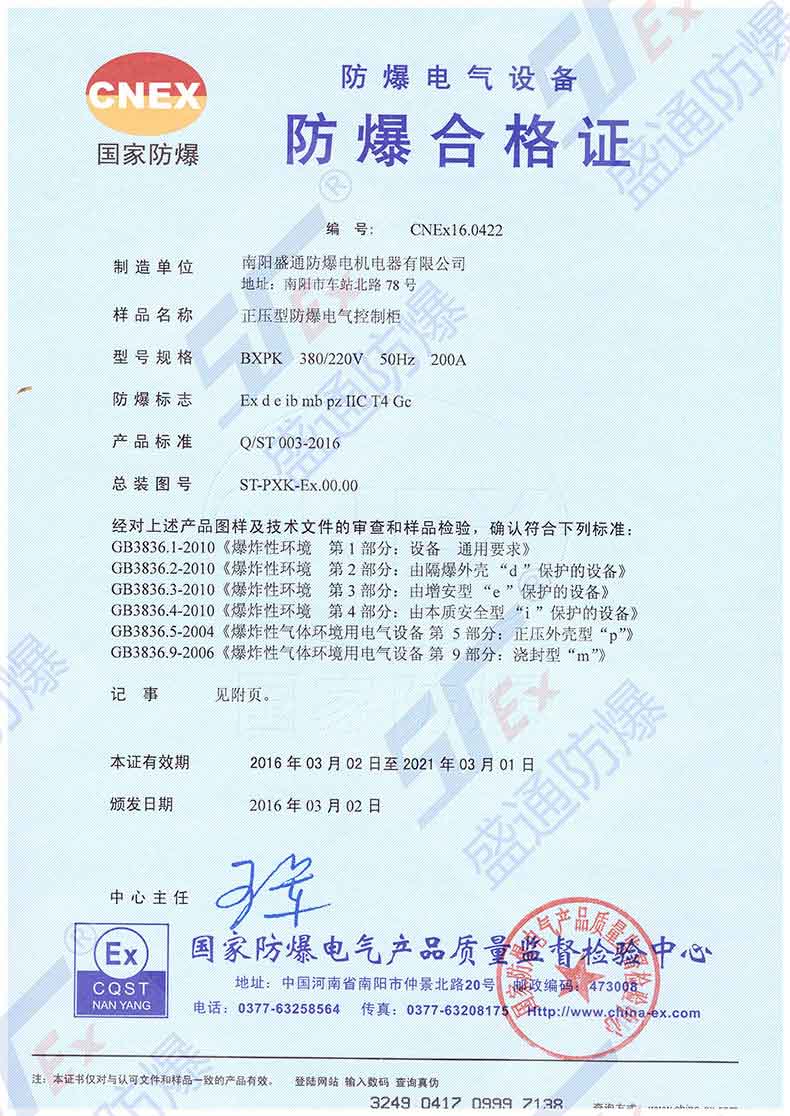

       南陽盛通防爆電機電器有限公司作為一家專業科研與開發、制造、銷售正壓型防爆電氣控制柜廠家, 防爆產品通過國家防爆電氣產品質量監督檢驗中心認證，如您需要購買防爆正壓柜或者了解防爆正壓柜價格，請來電咨詢，我們將竭誠為您服務。

其它說明：

●以上產品涉及設計參數及數據請以機身銘牌為準，恕不另行通知

●產品圖片與實物可能會(huì )有輕微差別，請以實物為準

●其他詳情請參閱本產品使用手冊

●本公司保留以上宣傳數據的解釋權利
