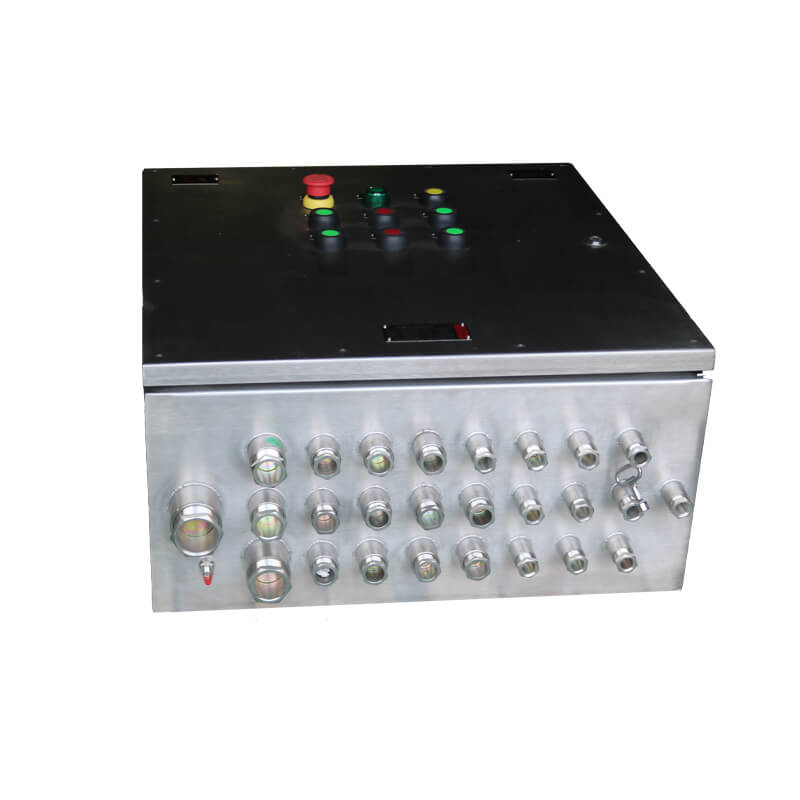

不銹鋼防爆配電箱
發布時間：2016/11/23 17:33:44
分類：防爆配電箱
最近有477843人查看
不銹鋼防爆配電箱適用范圍： 1.適用于1區、2區危險場所。...
- 產品介紹
不銹鋼防爆配電箱適用范圍：
1.適用于1區、2區危險場所。
2.適用于ⅡA、ⅡB類爆炸性氣體環境，
3．適用于可燃性粉塵環境20區、21區、22區；
3.適用于爆炸性氣體混合溫度：T1~T6；
4.廣泛用于石油開采、練油、化工、軍工等危險環境及海洋石油平臺、油輪等危險場所工作及場景照明之用。
5.注：要求IIC類或戶外使用時請注明
不銹鋼防爆配電箱主要參數：
|
回路數 |
額定電壓（V） |
總開關電流（A） |
支路電流（A） |
防爆標志 |
防護等級 |
防腐等級 |
|
2、3、4、6、8 |
380 |
≤400 |
≤160 |
Exde II BT6 |
IP54 |
WF1 |
產品結構說明
|
規格 |
內裝元件 |
結構類型 |
備注 |
|
支路電流小于63A |
小型斷路器交流接觸器，轉換開關，熱繼電器。 |
采用模塊式結構，實現多回路自由組合。 |
進線線口數量及規格根據用戶要求制定 |
|
支路電流大于63A |
塑殼斷路器，交流接觸器，轉 換開關，熱繼電器。 |
采用大殼體組合 |
防爆配電箱主要特點：
1.本產品外殼采用不銹鋼鋼板焊接成型，配不銹鋼外露緊固件，產品外形美觀。
2.防爆動力（電磁起動）配電箱采用復合型，模塊結構，各回路可根據需要自由組裝，一般開關箱采用隔爆型結構，母線箱出線箱采用增安型結構.
3.內裝元件可根據用戶要求配置，可在箱面或遠程操作，也可兩地操作，具有分斷、過載、失壓保護和短路自動切斷功能。 可根據客戶要求特制，如加裝電涌保護器、電流表、電壓表等，外可配掛鎖金屬手柄。
4.適用于控制多臺電動機，各個支路均配斷路器保護，還可為照明或儀表配出電源。
5.鋼管或電纜布線均可.
6.符合GB3836-2000,IEC60079標準要求
不銹鋼防爆配電箱工作條件
1. 海拔不超過2000m；
2.周?chē)諝鉁囟炔桓哂?span>+40℃，不低于-5℃,24小時內平均值不超過+35℃；
3. 周?chē)諝庀鄬穸炔怀^(guò)95%（+25℃）；
4.在無破壞絕緣的氣體或蒸氣的環境中；
5.污染等級：3級；
6.安裝類別：II、III類；
7.用于戶外的配電箱，太陽輻射1120W/㎡，降雨強度6mm/min；
8.無顯著搖動和劇烈的沖擊振動的地方；
